TP R305 : Analyse et Simulation des Chaînes de Transmission Numérique
Étude pratique des fondements de la transmission numérique — analyse spectrale, BER/RSB, codage en ligne et simulation d'une chaîne émetteur-récepteur sous GNU Radio.
1. Le Défi — Ce qui se passe vraiment dans le canal
On a simulé une chaîne de transmission complète et on l'a mesurée en conditions réelles. Le but : comprendre pourquoi certains bits arrivent corrompus — et comment les choix de modulation ou de codage changent tout.
Objectifs Pédagogiques
- Analyse Spectrale — Utilisation de l'analyseur de spectre (RBW, VBW, Span).
- BER/RSB — Comprendre l'impact du bruit sur le Taux d'Erreur Binaire.
- Codage en Ligne — NRZ, RZ, Manchester et propriétés spectrales.
- Diagramme de l'Œil — Diagnostic de la distorsion et de l'IIS.
- GNU Radio — Simulation d'une chaîne complète émetteur-récepteur.
2. La Solution Technique
Phase 1 — Mesures Physiques
- Analyseur de Spectre — Lecture de spectres ASK, FSK.
- Oscilloscope — Signaux temporels et diagramme de l'œil.
- Générateur TEB — Mesure du BER en fonction de l'atténuation.
Phase 2 — Simulation GNU Radio
- GNU Radio — Flowgraphs pour simuler une chaîne de communication.
- Bruit Additif Gaussien (BGA) — Simulation de conditions réelles de canal.
- USRP/SDR — Émetteur-récepteur Software Defined Radio.
3. Résultats & Compétences
- Lecture spectrale — Je lis un spectre ASK ou FSK sur analyseur et je comprends ce que je vois, pas juste ce que je mesure.
- BER vs RSB — La relation entre rapport signal/bruit et taux d'erreur : maintenant c'est concret, pas juste une formule de cours.
- Codages en ligne — NRZ, Manchester, RZ : chacun a son empreinte spectrale. Choisir le bon, ça s'apprend sur oscilloscope.
- GNU Radio — Simuler une chaîne émetteur-récepteur complète depuis un flowgraph — un outil que je garde.

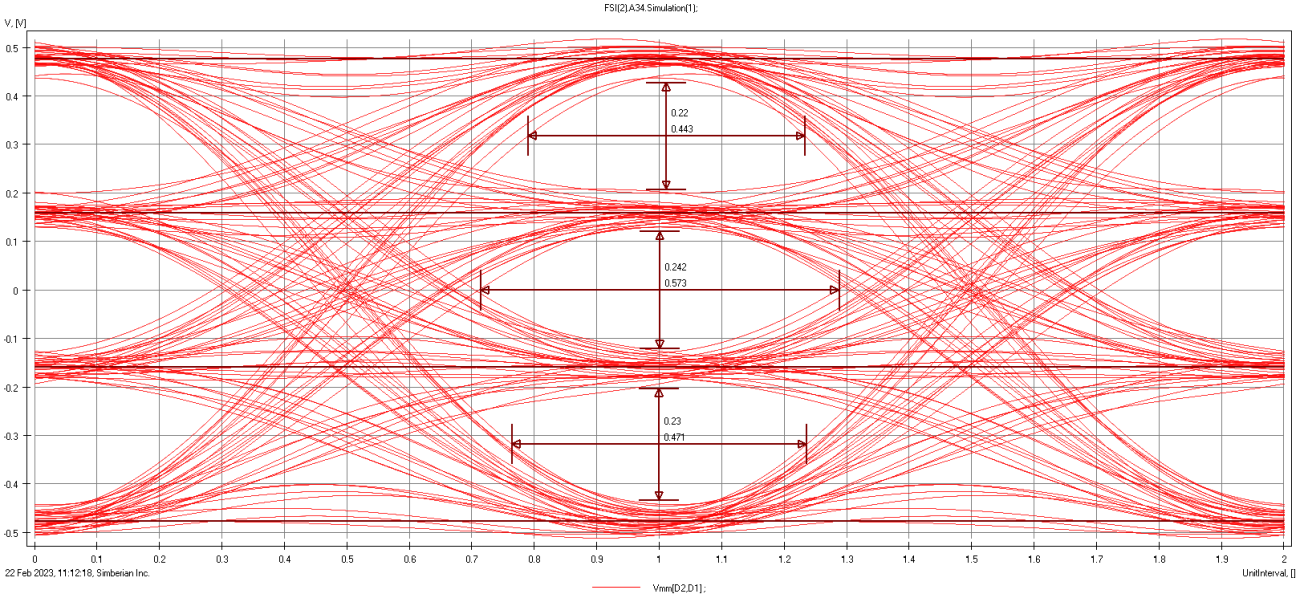

Le diagramme de l'œil, c'est une de ces choses qu'on comprend vraiment qu'en le voyant sur un vrai oscilloscope. Sur papier, c'est abstrait. Face à un signal dégradé, ça devient évident.
